ความหมายของ HMI, Touch screen และ GOT
HMI ย่อมาจาก Human Machine Interface คืออุปกรณ์ที่ทำหน้าที่เป็นสื่อกลางระหว่างเครื่องจักรและมนุษย์ HMI คืออุปกรณ์ (device)ที่ใช้ติดต่อกับอุปกรณ์ควบคุม (Controller device) เช่น PLC, CNC, Motion controller เป็นต้น ดังนั้น HMI ไม่ใช่อุปกรณ์ประเภท controller ตัวอย่างการใช้ HMI เบื้องต้นมีดังนี้
รูปที่ 1

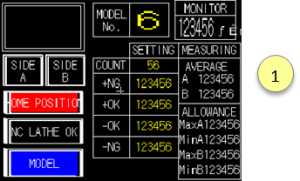

1. ใช้แสดงผลกราฟิก เช่น หลอดไฟ ตัวเลข ข้อความ รูปภาพ เป็นต้น

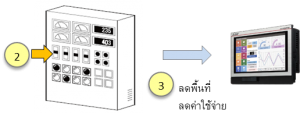

2. ใช้แทนฮาร์ดแวร์ต่างๆ เช่นสวิตช์ปุ่มกด สวิตช์ตัวเลข โดยการใช้สวิตช์กราฟิกที่หน้าจอ HMI
รูปที่ 2
3. ลดค่าใช้จ่ายทางด้านฮาร์ดแวร์ และลดพื้นที่ของตู้คอนโทรล เนื่องจากการใช้สวิตช์และหลอดไฟจริงจะเปลืองพื้นที่ โดย HMI สามารถเขียนอุปกรณ์กราฟิกได้เป็นจำนวนมากและเขียนได้หลายๆหน้า
ตัวอย่างข้างต้นเป็นเพียงการใช้งานทั่วไปเท่านั้น HMI ยังมีฟังก์ชันที่หลากหลายอีกมาก เช่นการเก็บบันทึกข้อมูลของ PLC การแสดงประวัติ Alarm ของเครื่องจักรเป็นต้น
HMI มีความหมายเดียวกับ Touch screen ซึ่งสามารถเรียกแบบใดก็ได้ HMI มีหลายๆแบรนด์ ซึ่งแต่ละแบรนด์ก็อาจมีคำเรียกเฉพาะก็ได้ สำหรับ MITSUBISHI นั้นจะเรียก HMI ว่า GOT ย่อมาจาก Graphic Operation Terminal
ประเภทของ GOT
ตั้งแต่อดีตถึงปัจจุบัน GOT มีการผลิตมาแล้วหลายๆซีรีย์ดังนี้
รูปที่ 3

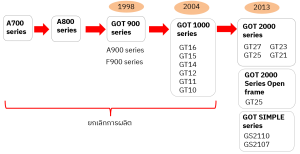

GOT ยุคแรกๆคือ A700 series, A800 series และ GOT900 series ทั้ง 3 series ยกเลิกการผลิตแล้ว A700 และ A800 ไม่มีข้อมูลเกี่ยวกับปีที่ผลิต ส่วนซีรีย์ที่มีการผลิตในปัจจุบันคือ GOT1000, GOT2000, GOT 2000 Series Open frame และ GOT SIMPLE series
GOT 900 series
GOT 900 series เริ่มผลิตเมื่อปีค.ศ.1998 แบ่งเป็นสอง series คือ A900 series และ F900 series, A900 series และ F900 series ก็จะแบ่งเป็นรุ่นย่อยๆอีกที
รูปที่4
GOT 900 series มีทั้งรุ่นหน้าจอแบบหลายสีและสีเดียว รุ่นหน้าจอสีมีจำนวนสีมากสุด 256 สี
GOT 1000 Series
GOT1000 series เริ่มผลิตเมื่อปีค.ศ.2004 เป็นรุ่นที่มีการใช้มากที่สุดในปัจจุบัน แบ่งเป็นรุ่นย่อย 6 รุ่นคือ GT16, GT15, GT14, GT12, GT11 และ GT10 โดยแต่ละรุ่นจะมีความต่างกันเช่น ขนาดหน้าจอ, ความละเอียดของหน้าจอ, ฟังก์ชันการใช้งาน เป็นต้น โดย GOT1000 ก็จะเริ่มทยอยยกเลิกการผลิตบ้างแล้ว รุ่นที่ยกเลิกการผลิตแล้วคือ GT15 (บางรุ่น), GT12, GT11 และ GT10 สำหรับรายละเอียดเบื้องต้นของ GOT1000 รุ่นต่างๆมีดังนี้
1. GT16 คือ GOTแบบ Advance model มีฟังก์ชันให้ใช้งานมากที่สุด พร้อมกับฟังก์ชัน multimedia มีขนาดหน้าจอตั้งแต่ 5.7ถึง 15 นิ้ว รูปที่ 5ข เป็น GT16 แบบ Handy ซึ่งเป็น GOT ที่ออกแบบให้ใช้ถือแบบรีโมท GOTแบบ Handy มีเฉพาะรุ่น GT16, GT14 และ GT11
รูปที่ 5
2. GT15 คือ GOTที่มีฟังก์ชันระดับสูงรองลงมาจาก GT16 เป็น GOTระดับกลาง ค่อนไปทางสูง มีราคาประหยัดกว่า GT16 มีขนาดหน้าจอตั้งแต่ 5.7ถึง 15นิ้ว
3. GT14 คือ GOT รุ่นมาตรฐาน เหมาะกับงานทางด้าน Network มีฟังก์ชันระดับสูงให้ใช้ ราคาประหยัดกว่า GT16 และ GT15 มีขนาดหน้าจอ 5.7นิ้ว มี interface ให้ใช้มากมายรวมทั้งพอร์ตแบบ Ethernet มีพอร์ต USB mini-B อยู่ด้านหน้าเฟรม
รูปที่ 6
4. GT12 เป็น GOT ที่มีฟังก์ชันระดับกลาง แต่มีขนาดหน้าจอใหญ่ โดยมีขนาดหน้าจอ 8.4และ 10.4 นิ้ว
5. GT11 เป็น GOT ที่มีฟังก์ชันระดับกลาง เหมาะกับงานระดับกลาง มีขนาดหน้าจอ 5.7 นิ้ว
6. GT10 เป็น GOT ที่มีฟังก์ชันแบบพื้นฐาน เหมาะกับงานระดับพื้นฐาน มีขนาดหน้าจอ 3.7 ถึง 4.7นิ้ว
GOT2000 Series
GOT2000 series เริ่มผลิตเมื่อปีค.ศ.2013 เป็น HMI ที่ทันสมัยกว่า GOT1000 มี screen display ที่ละเอียดและคมชัดกว่า GOT1000 เป็นซีรีย์ที่กำลังนำทดแทนGOT1000, GOT2000 แบ่งเป็นรุ่นย่อย 4 รุ่นคือ GT27, GT25, GT23 และ GT21 ดูรุ่น GOT2000เพิ่มเติมได้ที่ภาคผนวก ลักษณะ body ของ GOT2000 มีสามแบบดังรูปที่ 7
รูปที่7
1.GOTแบบทั่วไป เป็น GOTที่มีขอบเฟรมหนา ลักษณะเฟรมเป็นแบบเดียวกับ GOT1000
2.GOT แบบ open frame เป็นรุ่นที่ไม่มีเฟรม ออกแบบสำหรับลดพื้นที่ในการติดตั้ง
3.GOTแบบ wild screen เป็น GOTที่มี frame แต่ลดขนาดเฟรมให้เล็กลง เหมาะกับงานที่ต้องการใช้พื้นที่น้อย สำหรับรายละเอียดเบื้องต้นของ GOT2000 รุ่นต่างๆมีดังนี้
1. GT27 คือ GOT แบบ Advance model มีฟังก์ชันให้ใช้งานมากที่สุด สามารถกดหน้าจอสองจุดในเวลาเดียวกันได้ (multi-touch) มีขนาดหน้าจอตั้งแต่ 5.7-15 นิ้ว
รูปที่ 8
2. GT25 คือGOTที่มีฟังก์ชันระดับสูงรองลงมาจาก GT27 เป็น GOTระดับกลาง ค่อนไปทางสูง มีราคาประหยัดกว่า GT27 มีขนาดหน้าจอตั้งแต่ 5.7-12.1นิ้ว
3. GT23 คือ GOTที่มีฟังก์ชันรองลงมาจาก GT27และ GT25 เป็น GOTระดับกลาง มีราคาประหยัดกว่า GT27 และ GT25 มีขนาดหน้าจอ 8.4 และ 10.4นิ้ว
4. GT21 เป็น GOT ที่มีฟังก์ชันแบบพื้นฐาน เหมาะกับงานระดับพื้นฐาน มีขนาดหน้าจอเล็กที่สุด มีขนาดหน้าจอ 3.8 ถึง 7 นิ้ว
GOT2000 Series Open frame model

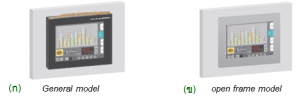

GOT แบบ open frame นอกจากมีประโยชน์สำหรับลดพื้นที่ในการติดตั้งแล้ว ยังช่วยลดปัญหาจากการมีเฟรม เช่นปัญหาฝุ่นเกาะ ดังรูปที่ 9 ข
รูปที่ 9
GOT แบบ open frame นอกจากมีประโยชน์สำหรับลดพื้นที่ในการติดตั้งแล้ว ยังช่วยลดปัญหาจากการมีเฟรม เช่นปัญหาฝุ่นเกาะ ดังรูปที่ 9ข
รูปที่ 10

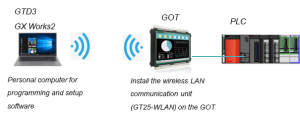

รูปที่10 GOTแบบไม่มีเฟรม สามารถสื่อสารกับ laptop โดยใช้ Wireless LAN ได้ ซึ่งจะต้องติดตั้ง wireless LAN communication unit GT25-WLAN ที่ GOT ด้วย ผู้ใช้งานสามารถเขียนโปรแกรมไปยัง GOTหรืออ่านโปรแกรมจาก GOT โดยไม่ต้องใช้สาย Link นอกจากนั้นยังสามารถโหลดโปรแกรม PLC ผ่าน GOT โดยใช้ wireless LAN ได้เช่นกัน
รูปที่ 11
รูปที่ 11 ตัวอย่างรุ่นของ GOTแบบ open frame (code F เป็นตัวระบุว่าเป็นรุ่น open frame) สำหรับซอฟต์แวร์ที่ใช้ได้คือ GT Works3 Version1.150G หรือใหม่กว่า
GOT Simple series (GS Series)
GOT Simple series หรือเรียกย่อว่า GS series คือ GOT แบบราคาประหยัด โดยมีฟังก์ชันแบบปานกลางให้ใช้งาน มีสองรุ่นคือ GS2110-WTBD (-N) และ GS2107-WTBD (-N) มีหน่วยความจำ 9MB (-N คือเวอร์ชั่นใหม่ มีหน่วยความจำ 15 MB) มีพอร์ตสื่อสารแบบ built-in Ethernet ให้
รูปที่12

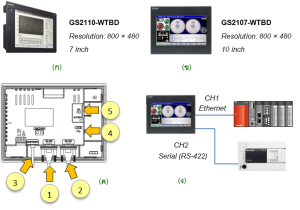

รูปที่ 12 ค เป็นอุปกรณ์ Interface แบบ built-in ของ GS series ซึ่งมี 5 แบบคือ
1.RS-232 interface ใช้ต่อกับอุปกรณ์ controller เช่น PLC, microcomputer board, RFID เป็นต้น หรือใช้ติดต่อกับ GT designer3 คอนเน็คเตอร์เป็นแบบ D-sub 9-pin male
2.RS-422 interface ใช้ต่อกับอุปกรณ์ controller เช่น PLC, microcomputer board เป็นต้นคอนเน็คเตอร์เป็นแบบ D-sub 9-pin male
3. Ethernet interface สำหรับการสื่อสารแบบ Ethernet ใช้ต่อกับอุปกรณ์ controllerเช่น PLC, microcomputer board คอนเน็คเตอร์เป็นแบบ RJ-45

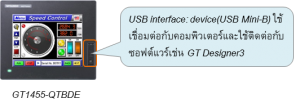

4.USB interface device(USB Mini-B) ใช้เชื่อมต่อกับคอมพิวเตอร์และใช้ติดต่อกับซอฟต์แวร์ GT Designer 3
5. SD card interface ใช้ต่อกับSD memory card
GS 1ตัว สามารถเชื่อมต่อกับอุปกรณ์ controller ได้ 2 channel รูปที่ 12 ง เป็นการต่อ GS1 ตัวกับ PLC 2ตัว โดยใช้ CH1 และ CH2
