FX3U-7DM คือ Display module สำหรับ link กับ PLC FX3U โดยสามารถป้อนค่าตัวเลขให้กับ Data register , timer , counter เป็นต้น การใช้งานมีดังนี้

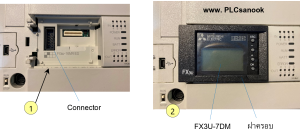

1. เปิดฝา cover ของ PLC ออก
2. ติดตั้ง FX3U-7DM และฝาครอบ

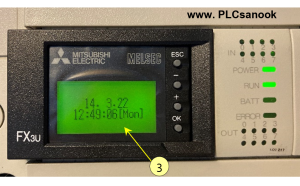

3. เมื่อจ่ายไฟให้ PLC display module FX3U-7DM จะแสดงหน้าจอแรกคือวันเดือนปีและเวลา
การเช็คเวอร์ชั่น PLC

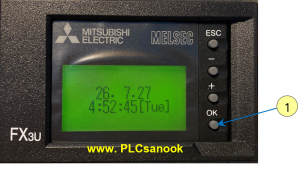

1. กดปุ่ม OK 1 ครั้ง จะได้หน้าเมนูซึ่งแสดงรายการต่างๆ

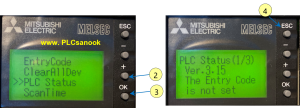

2. กดปุ่ม + ไปเรื่อยๆ เพื่อเลือกรายการ PLC status
3. กดปุ่ม OK รูปที่ แสดงเวอร์ชั่น PLC คือ 3.5
4. เมื่อกดปุ่ม ESC 1 ครั้งเป็นการกลับไปยังหน้าเมนู
5. เมื่ออยู่หน้าเมนู การกดปุ่ม – เป็นการเลื่อนเคอร์เซอร์ขึ้นด้านบน ส่วนการกดปุ่ม + เป็นการเลื่อนเคอร์เซอร์ลงล่าง
การเช็คเวลาการประมวลผลของ PLC
1. เมื่ออยู่หน้าเมนู กดปุ่ม + หรือ - เพื่อเลือกรายการ ScanTime
2. กดปุ่ม OK จะได้รูปที่ 2 โดยเวลาประมวลผลโปรแกรมอยู่ที่ 0.3ms ส่วนค่าสูงสุดและต่ำสุดอยู่ที่ 0.4ms และ 0.2 ms ตามลำดับ
การตั้งเวลาให้กับ PLC

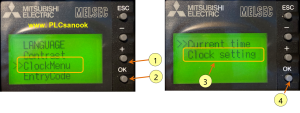

เมื่ออยู่หน้าเมนู 1. กดปุ่ม + หรือ - เพื่อเลือกรายการ ClockMenu
2. กดปุ่ม OK
3. เลือกรายการ Clock setting
4. กด OK

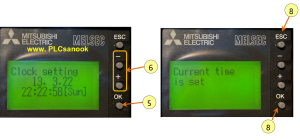

5. กด OK จะได้ตำแหน่งตัวเลขที่ตำแหน่งต่างๆกระพริบ
6. กดปุ่ม +/- เพื่อตั้งค่าตัวเลข จากนั้นกด OK เพื่อตั้งค่าจุดต่อไป
7. เมื่อกดปุ่ม OK ไปจนถึงหน้าจอ Current time is set ก็คือตั้งค่าครบแล้ว
8. กดปุ่ม OK หรือ ESC เพื่อกลับไปยังหน้าจอเดิม
รูปแบบของวันที่คือ วัน.เดือน.ปี ส่วนเวลาคือ ชั่วโมง : นาที : วินาที
คือวันที่ 13 เดือน 3 ปี 2022 และเวลา 22 นาฬิกา 22 นาที 58 วินาที
การตั้งค่าและ monitor อุปกรณ์แบบ word (Word device)
ตัวอย่างเช่น ต้องการตั้งค่า Data register D1 ทำได้ดังนี้

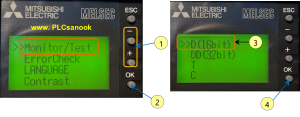

1. เมื่ออยู่หน้าเมนู กดปุ่ม + หรือ - เพื่อเลือกรายการ Monitor
2. กดปุ่ม OK ⇨ 3. เลือก D(16bit) ⇨ 4. กดปุ่ม OK กดปุ่ม + เพื่อเลื่อนเคอร์เซอร์ไปยัง D1 ⇨ 5.กดปุ่ม OK จนกว่าเคอร์เซอร์จะเปลี่ยนตำแหน่งไปด้านขวา

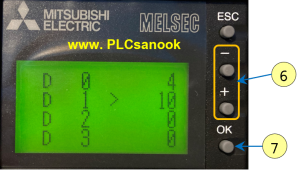

6. กดปุ่ม + หรือ – เพื่อเพิ่มหรือลดค่า D1 จากรูปตั้งค่า D1=10
7.กดปุ่ม OK
จากรูปเมื่อโหลดโปรแกรมและ monitor ดูค่า D1 จะได้ D1 เท่ากับ 10
การตั้งค่าและ monitor อุปกรณ์แบบบิต (bit device)
ตัวอย่างเช่น ต้องการดูค่ารีเลยช่วย M ทำได้ดังนี้
1. เมื่ออยู่หน้าเมนู กดปุ่ม + หรือ - เพื่อเลือกรายการ Monitor/Test
2. กดปุ่ม OK ⇨ 3. เลือก M ⇨ 4. กดปุ่ม OK
จะเห็นว่าบิตที่ ON คือ M1, M2, M4, M7 และ M10
กรณีต้องการ ON บิต M20 ทำได้ดังนี้
1. กดปุ่ม OK จนกว่าจะมีตำแหน่งบิตที่กระพริบ
2. กดปุ่ม +, - เพื่อเลื่อนเคอร์เซอร์ที่กระพริบไปยังบิต M20
3. กดปุ่ม OK อีกครั้ง จะได้บิตที่ 20 ON (แสดงเลข 0)
4. กดปุ่ม ESC เพื่อยืนยัน
