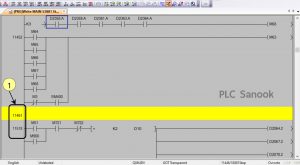

กรณีที่เราโหลดโปรแกรมจาก PLC แล้วพบว่ามีแถบสีเหลืองแสดงบนซอฟต์แวร์ หมายถึงเป็นบริเวณที่ไม่อาจแสดง ladder program ได้ ซึ่งจริงๆแล้วมีวงจรอยู่ สังเกตได้จาก
ข้อ 1 มีการ RUN step วงจรตั้งแต่ step 11461 ถึง 11518
การที่เราจะหาว่าโปรแกรมที่ซ่อนอยู่คืออะไรทำได้ดังนี้
2. ต่อสาย link กับ PLC

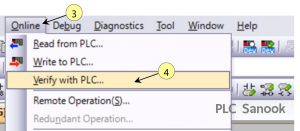

3. เลือกเมนูออนไลน์

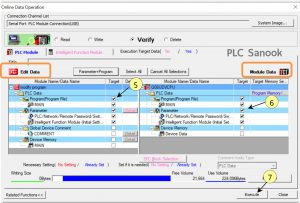

4. เลือก Verify with PLCเลือกข้อมูลที่ต้องการ Verify โดยด้านซ้ายคือโปรแกรมที่เราโหลดอ่านขึ้นมา (Edit data) และฝั่งขวาคือข้อมูลฝั่ง PLC (Module data)
5. คลิกเลือก Program และ parameter ของ Edit data
6. คลิกเลือก Program และ parameter ของ Module data
7. คลิก Execute

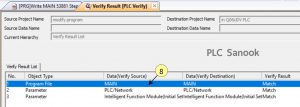

8. ดับเบิลคลิก Program file

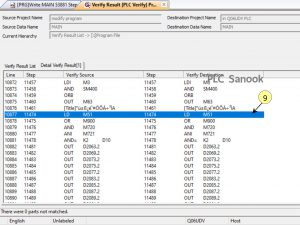

จะได้ภาษาโปรแกรมในรูปแบบ list program จากนั้นเลื่อนดูโปรแกรมตั้งแต่ step 11461 จะพบว่าคำสั่งเริ่มที่ LD M51
9. จด list program ทั้งหมดแล้วเขียนโปรแกรมใหม่โดยแปลงจาก list program เป็นภาษาแลดเดอร์ ตั้งแต่ step 11461 ถึง step 11588
10. คลิกลบพื้นที่สีเหลืองออก และแทนที่ด้วยโปรแกรมที่เขียนใหม่
11. เขียนโปรแกรมไปยัง PLC
