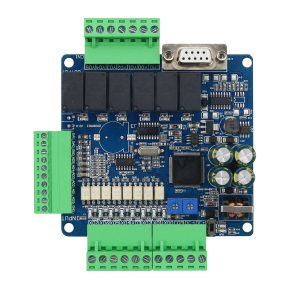

PLC Board FX3U

PLC Board FX3U

คือ PLC แบบราคาประหยัดที่มีคำสั่งแบบเดียวกับ FX3U ของมิตซูบิชิและใช้ซอฟแวร์ GX Works2 ได้ แต่ลดจำนวนคำสั่งลงมาให้น้อยลง เช่นไม่สามารถใช้คำสั่ง DECO หรือ ALTP ได้ รวมถึงไม่สามารถสื่อสารกับ HMI GOT2000 ได้ ดังนั้นจึงเหมาะกับการใช้งานแบบพื้นฐานที่ต้องการลดค่าใช้จ่าย แต่ก็จะทำให้ใช้งานได้ยากขึ้นในแง่ของการใช้งานระดับสูง

ข้อมูลจำเพาะฮาร์ดแวร์ PLC Board FX3U

ข้อมูลของอุปกรณ์ Board FX3U

การวายริ่งวงจรอินพุตและเอาต์พุต PLC Board FX3U

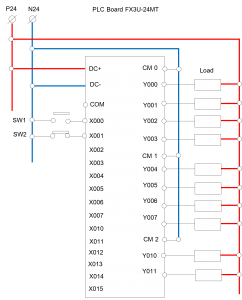

ตัวอย่างการวายริ่งอินพุตและเอาท์พุตของ PLC board FX3U-24MT โดยวงจรอินพุตทำได้แบบเดียวคือ แบบ sink ใช้ไฟ 24VDC ( ฝั่งวงจรอินพุต จุดต่อ COM จะต่อ 0V หรือไม่ก็ได้ )
ส่วนวงจรเอาต์พุต กรณีใช้ทรานซิสเตอร์ ต้องวายริ่งไฟลบเข้าที่ common (CM0, CM1,.. ) ส่วนเอาท์พุตแบบรีเลย์ การวายริ่งที่ common ใช้ได้ทั้งไฟลบและไฟบวก

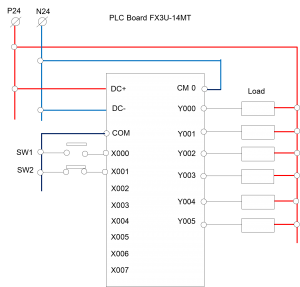

ตัวอย่างการวายริ่งอินพุตและเอาท์พุตของ PLC board FX3U-14MT

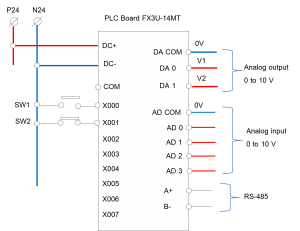

การวายริ่งวงจรอนาล็อกและ RS-485 PLC Board FX3U

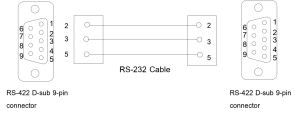

การวายริ่ง Port RS-232 กับ HMI Delta
