ตารางรีเลย์ช่วย FX3S, FX3G
ตารางรีเลย์ช่วย FX3U, FX2N
ตารางรีเลย์พิเศษ

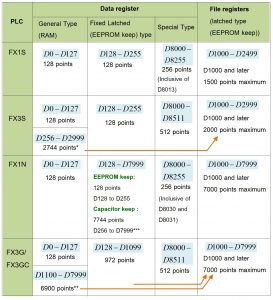

ตาราง data registerและfile register PLC FX1N, FX1S, FX3S, FX3G และ FX3GC
*PLC รุ่น FX3S D1000 ถึง D2999 คือ registers แบบทั่วไป ซึ่งสามารถใช้งานเป็น file register ได้โดยการตั้งค่าที่ parameter
**รุ่น FX3G/FX3GC D1100 ถึง D7999 คือ registers แบบทั่วไป แต่สามารถเปลี่ยนเป็นlatched register ได้โดยการตั้งค่าที่ parameter และจะต้องใช้แบตเตอรี่สำรองไฟด้วย ถ้าต้องการใช้เป็น file register ก็สามารถใช้ได้ตั้งแต่ D1000 ถึง D7999
***PLC FX1N จะใช้หน่วยความจำแบบ capacitor สำหรับ back up D256 ถึง D7999

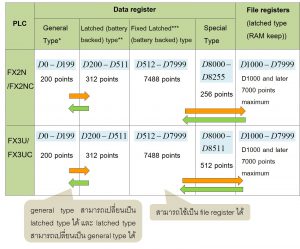

Data registers , File register (FX2N, FX2NC, FX3U, FX3UC)
* D0 ถึง D199 คือ register แบบทั่วไป แต่สามารถเปลี่ยนเป็น latch register ได้โดยการตั้งค่าที่ parameter
** D200 ถึง D511 คือ data register แบบ latched แต่สามารถเปลี่ยนเป็น data register แบบทั่วไปได้โดยการตั้งค่าที่ parameter
***data register แบบ fixed latched คือ data register ที่ไม่สามารถเปลี่ยนเป็น data register แบบทั่วไปได้
เมื่อการสื่อสารแบบ N:N network และ parallel link ถูกใช้งาน data register บางหมายเลขจะถูกจองสำหรับใช้ในการสื่อสาร

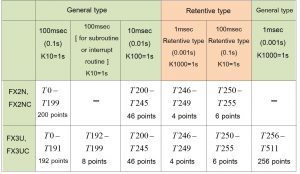

ตาราง Timer FX2N, FX3U

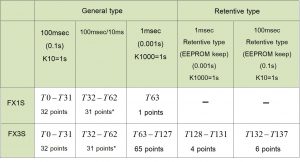

ตาราง Timer FX1S, FX3S

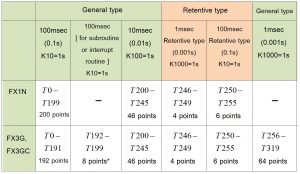

ตาราง Timer FX1N, FX3G

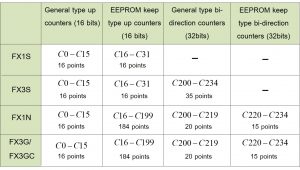

ตาราง Counter FX1S, FX3G

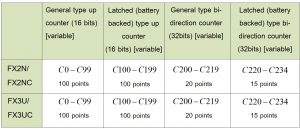

ตาราง Counter FX3U

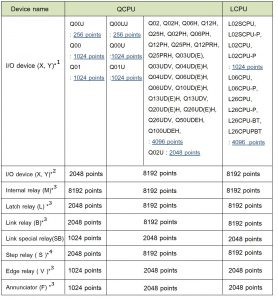

ตาราง Memory Q series
*¹ เป็นจำนวน I/O ที่สามารถเข้าถึง I/O จริงของ I/O module ได้ ( ไม่รวม Remote) เช่น Q00UJCPU ใช้ I/O ได้ 256 points
*² เป็นจำนวน I/O มากสุดที่สามารถใช้ในโปรแกรม PLC ได้ ( รวม Remote)
*³ จำนวนอุปกรณ์ที่แสดงเป็นค่าเริ่มต้น สามารถตั้งจำนวนอุปกรณ์ได้ที่ Parameter
*⁴ เฉพาะ CPU ที่มี serial number 04122 หรือสูงกว่า
Link special relay (SB) คือรีเลย์ช่วยพิเศษในฝั่งของ Network module
เช่นMELSECNET/H Network แต่ก็สามารถใช้ในวงจร ladder ของ PLC ได้เช่นกัน แต่ต้องตั้งค่าการใช้งานก่อนที่ Parameter

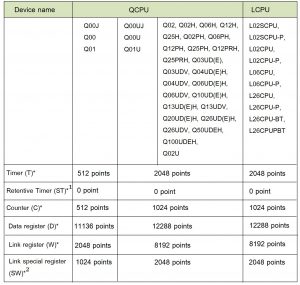

จำนวน Internal user device (word device)
* จำนวนอุปกรณ์ที่แสดงเป็นค่าเริ่มต้น สามารถตั้งจำนวนอุปกรณ์ได้ที่ Parameter
*¹ จำนวน Retentive Timer ไม่มีให้ใช้งาน การใช้งานจะต้องเพิ่มจำนวนอุปกรณ์ Parameter
*² Link special register (SW) คือรีจิสเตอร์พิเศษในฝั่งของ Network module
เช่น MELSECNET/H Network แต่ก็สามารถใช้ในวงจร ladder ของ PLC ได้เช่นกัน แต่ต้องตั้งค่าการใช้งานก่อนที่ Parameter

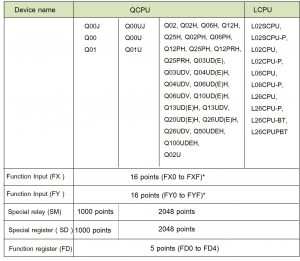

จำนวน Internal system device
* Each 5 points of FX0 to FX4 and FY0 to FY4 can be used on the programs.

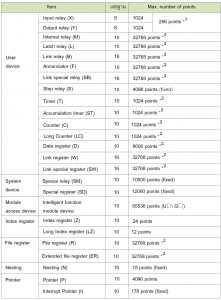

จำนวน device FX5U,FX5UC
*¹ จำนวน X และY ของ CPU module และ extension block รวมกัน ใช้ได้มากสุด 256 จุด
*² สามารถเปลี่ยนแปลงจำนวนได้โดยตั้งค่าที่ parameter

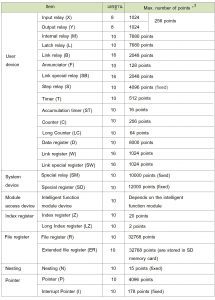

จำนวน device FX5UJ
*1 Maximum number of points cannot be changed. (fixed)
