PROFINET
PROFINET คือ Application ซึ่งอยู่บนเลเยอร์ 7 ( เทียบกับ OSI Model ) เป็นโปรโตคอลในกลุ่มของ Industrial Ethernet
PROFINET เปิดตัวในช่วงต้นปี ค.ศ.2000 เป็นโปรโตคอลที่ได้รับการพัฒนาโดยทีมบริษัทออโตเมชั่นและสถาบันต่างๆของเยอรมันหลายแห่ง และในปัจจุบันดูแลโดย PROFIBUS & PROFINET (PI)
PROFINET แบบ Non Real-time ใช้พื้นฐานมาจาก TCP/IP และ ETHERNET ส่วน PROFINET แบบ Real time ใช้พื้นฐานจาก Ethernet รูปแบบการรับส่งข้อมูลของ PROFINET เป็นแบบ Full duplex มีความเร็วการสื่อสารมากกว่า PROFIBUS
แบบจำลอง PROFINET

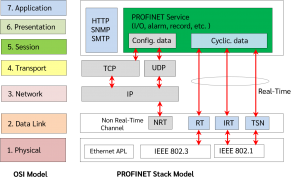

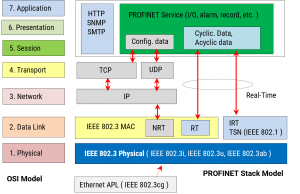

รูปที่2 เป็นแบบจำลอง PROFINET เนื่องจากใช้พื้นฐานมาจาก TCP/IP และ Ethernet ดังนั้นจึงมี IT Application เช่น HTTP, SMTP ( ที่ใช้ TCP/IP ) ทำงานอยู่บนเลเยอร์ Application ขนาบข้างกับ PROFINET Application (PROFINET Service)

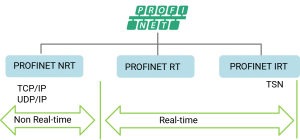

PROFINET จำนวน 1 เครือข่าย สามารถเลือกการส่งข้อมูลได้หลายๆ Channel
-สำหรับงานที่ไม่ต้องการความเร็วมาก (NRT, Non Real-time ) เช่นการกำหนดค่าและการกำหนดพารามิเตอร์ (configuration และ parameterization) จะใช้การสื่อสารแบบ TCP/IP หรือ UDP/IP
-สำหรับงานที่ต้องการความเร็ว ( Real time ) เช่น RT, IRT หรือ TSN จะใช้ช่องทางแบบ Real time ในเลเยอร์ Data Link สื่อสารโดยตรงกับเลเยอร์ application
